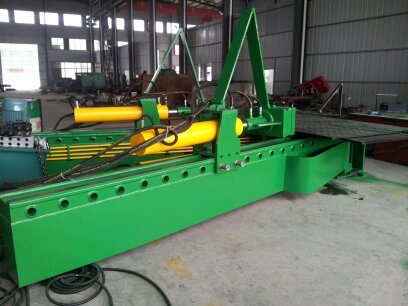

拉彎機控制柜的布局遵照了以下幾個原則：強電和弱電只管即便遠離；電源線與信號線只管即便離開；將雷同或相似的元器件分區分列；全部線端均標示清楚明確的線號。
拉彎機線號的分配要領如下：對付機柜內部的導線的每根線端的編號要領為：計劃圖序列號-另一端連接的端子或元器件的計劃代碼-端子序號或元器件的接線端子號，這種要領利于調試和檢測；對付連接機柜外部的導線的每根線端的編號要領為：計劃圖序列號-本端連接的端子或元器件的計劃代碼-端子序號或元器件的接線端子號，這種要領利于安置與維護；
接納自制接插件的要領將必要接入和接出謀略機的信號線與謀略機輸入擴展卡相連，即方便了調試，又使線路劃一都雅。
信號的抗滋擾只管即便減小來自控制體系內部和外部的種種滋擾是控制體系計劃、安置、調試中要辦理的一個非常緊張的問題。對付電磁滋擾，其孕育產生和形成的條件是：(1)孕育產生電磁滋擾的發射體，即滋擾源；(2) 轉達電磁滋擾的途徑，即耦合通道；(3)蒙受電磁滋擾的汲取體，即受擾體。
相應的可從三個方面采取克制步伐：(1)克制滋擾源；(2)堵截或衰減電磁滋擾的流傳途徑；(3)提高裝置和體系的抗滋擾本領我們基于這些基源頭根本則對控制體系在硬件上接納了以下抗滋擾步伐>(2) 斷絕。為了增強謀略機抗滋擾本領，接納光電斷絕型擴展卡連接謀略機的輸入輸出，本體系中輸入信號電纜、輸出信號電纜和電力電纜均離開敷設；
為克制滋擾，只管即便收縮模擬量信號線的長度，并接納雙芯屏蔽線作為信號線；開關量接納一條多芯電纜傳輸；對數字信號和模擬信號，離開電纜舉行傳輸；低電平信號線與別的信號線離開；拉彎機強電柜接入獨立的地線，接地電阻小于引至控制柜的電纜只管即便遠離會孕育產生電磁滋擾的裝置。
